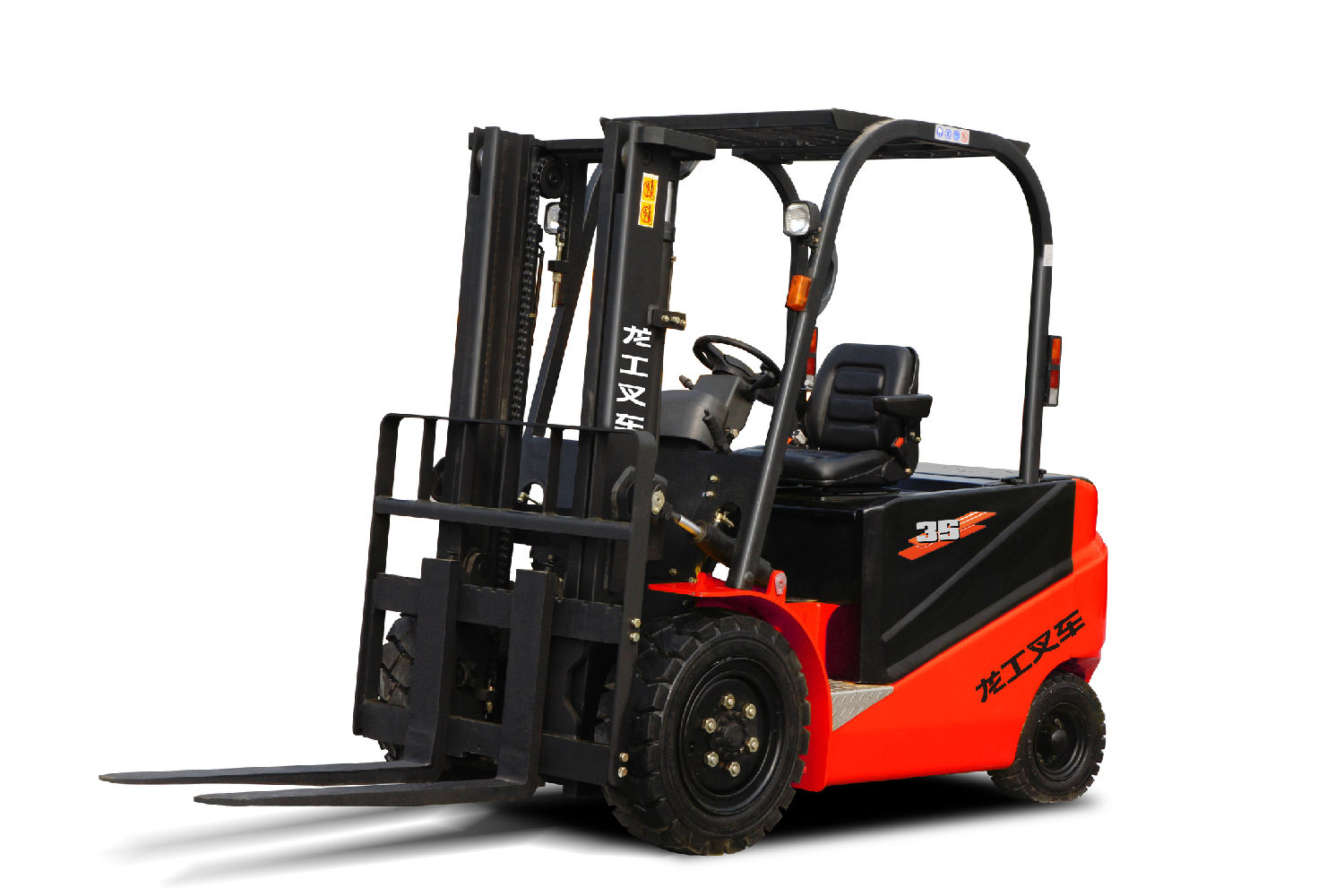

叉車轉向橋是一種箱形截面焊接結構，由轉向軸體，連桿，轉向缸，后軸軸承，襯套，右側組成。轉向節組件，推力軸承，滾針軸承和轉向節主銷、輪胎、油封、圓錐滾子軸承、輪轂蓋、輪轂、輪轂螺栓、輪轂螺母、O形圈、防塵圈、左轉向節總成等叉車配件構成。轉向梯形采用曲柄滑塊機構，壓力油由氣缸活塞桿驅動，通過連桿推動轉向節使方向盤偏轉，從而實現轉向。叉車轉向軸通過緩沖底座連接到車架的后尾座。下面由諾嘉與您分享叉車轉向橋的結構。

一、叉車轉向節和轉向主銷

轉向節配有轉向主銷，錐形軸承，防塵罩和轉向軸上下兩端之間的O形圈。主銷的上端通過止動銷固定在橋體上，主銷下端通過螺母開口銷固定在橋體上，支撐由一個壓在橋體上的錐形軸承支撐。

二、叉車輪轂

叉輪轂安裝在轉向節軸上兩個圓錐滾子軸承。車輪穿過輪輞到達滑道。軸承內側裝有油封，以保持輪轂和轉向節腔內的潤滑脂。螺母用于調節軸承張力。

三、叉車轉向油缸

叉車的轉向油缸是雙作用活塞式?；钊芊饧ㄟ^(guò)支撐環和O形圈的組合密封。 Yx環軸向密封在氣缸蓋和活塞桿之間，氣缸通過兩側的氣缸蓋固定在轉向橋上。
